Mit 2,4-Zoll Farbdisplay und einem leistungsstarken Netzteil

Eine minimale Aufbautiefe von 20 mm fügt sich in der UP-Montage in jede Umgebung harmonisch ein.
Eine minimale Aufbautiefe von 20 mm
fügt sich in der UP-Montage
in jede Umgebung harmonisch ein.

Vorzüge und Stärken

  • stabiles und robustes Metallgehäuse
  • hochwertiges Design – in RAL9016 und andere RAL Farben optional
  • auf Wunsch auch in Edelstahloptik

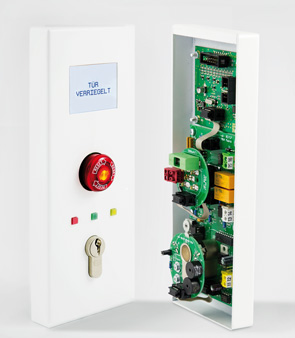

  • einfache UP-Montage in einer 3-fach UP-Gerätedosen Kombination
  • AP-Montage mit AP-Gehäuse
  • wesentlich verkürzte Montagezeiten
  • minimaler Energiebedarf, sehr energieeffizient
  • großes Farbdisplay für Klartext- und Bildanzeigen
  • komfortables Servicemenü
  • vorbereitet für DIN EN13637
  • Eingänge für BMA, Zutrittskontrolle, etc.
  • Ausgang Verriegelungsanzeige
  • Vernetzung über FT-BUS

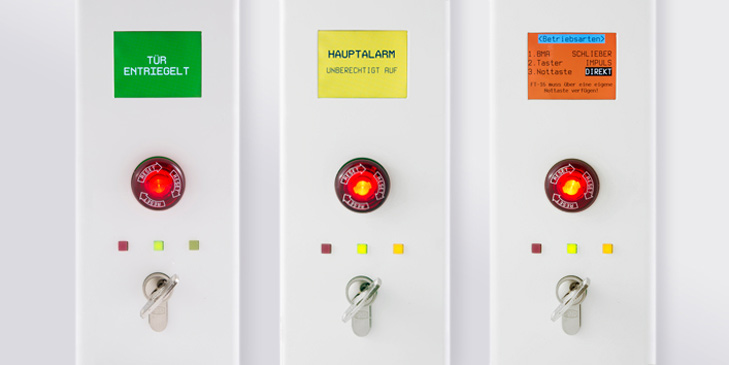

2,4-Zoll Farbdisplay als Anzeigeelement am Steuerterminal

  • Tür- und Betriebszustände als Klartext- oder Bildanzeige
  • Servicemenü für Betriebsarten und Parameter
  • Restzeitanzeige für alle Zeitfunktionen
  • Bildanzeigen: Firmenlogo u.v.m.

Zusatzmodul Fernanzeigen, Fernsteuerungen und Fernparametrierungen

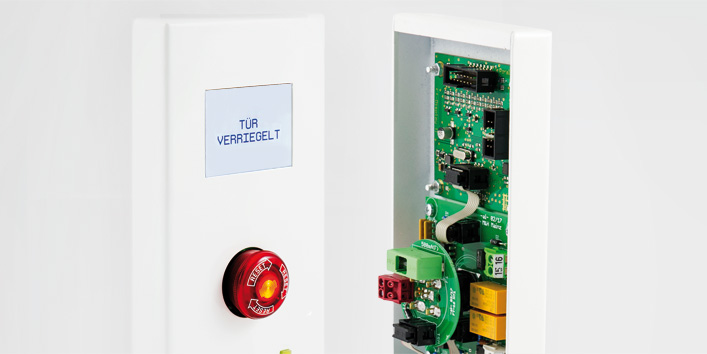

Fluchttür-Steuerterminal FT-16 UP/AP

Geprüft nach Richtlinie über elektrische Verriegelungssysteme von Türen in Rettungswegen (EltVTR)
Baumusterprüfbescheinigung Prüfzeugnis P-4088/17, TÜV Thüringen

Zusatzmodule / Erweiterungsmöglichkeiten

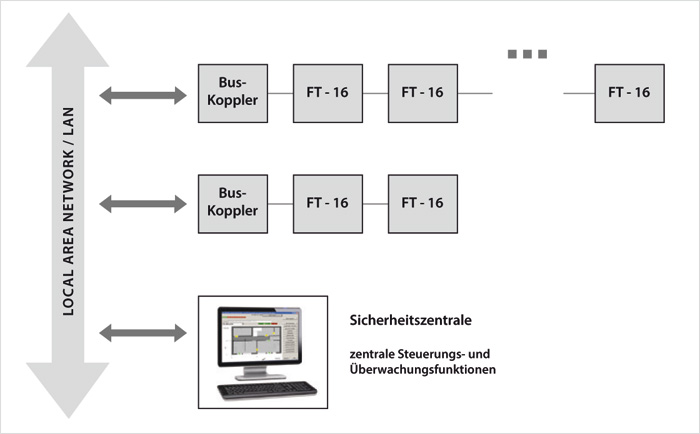

  • Fernanzeigen, Fernsteuerungen und Fernparametrierungen über PC Software FT-Show
    • Tür- und Betriebszustände der Fluchttüren zentral anzeigen
    • Kurzzeitöffnung und andere Fernsteuerungen per Mausklick
    • Freigabe-, Überwachungs- und Alarmzeiten anzeigen bzw. ändern
  • Anbindung an FT-I/O-Module
  • Indirekte zentrale Freischaltung
    • durch einfachen Austausch der Nottaste gegen eine Sicherheitsplatine

Zugelassene Verriegelungselemente

  • Fluchttüröffner
    • ASSA ABLOY (effeff ) 331
    • ASSA ABLOY (effeff ) 332
    • ASSA ABLOY (effeff ) 351
    • Dorma TV 1xx
    • Dorma TV 50x
    • GEZE FTV 320
  • Haftmagnete
    • ASSA ABLOY (effeff ) 827
    • ASSA ABLOY (effeff ) 828
    • ASSA ABLOY (effeff ) 829
    • Dorma TV 2xx
    • GEZE MA 500
    • Sewosy EF 300
    • Sewosy EF 550
    • Sewosy EXT750CTC

Technische Daten

  • Abmessungen (BxHxT)
    • UP-Version ca. 90 x 220 x 20 mm
    • AP-Version ca. 90 x 220 x 70 mm
  • Schutzklasse: UP-Version SK II / AP-Version SK I
  • Schutzart: IP 20
  • Nennspannung primär: 100 – 240 V AC, 50Hz
  • Nennstrom primär: 100 mA
  • Nennspannung sekundär: 24 V DC
  • Nennstrom sekundär: 700 mA
  • Max. Strom im Verriegelungskreis: 500 mA
  • Betriebstemperatur: – 15°C bis + 40°C
